一、概 述
SW-600CT无线测温系统采用无源取电设计,把该装置的测温组件安装在高压开关载流导体易发生温升的连接点附近，就可以通过无线数据传输方式，解决安装在高电位端的温度传感器信号向低电位端仪表的隔离传输。对于移开式的开关设备，只需把传感器模块安装在手车侧，安装、改造和维护都十分方便。该装置的显示仪表另配有柜体内部温度传感器，可以显示发热点的相对温升。本装置的应用为解决《国家电网公司十八项电网重大事故措施》中的第11.7项“预防开关设备载流回路过热”提供了一个有效的监测手段。


二、产品主要特性：


1. 测温范围：-30~150℃ 精度 ±1.5% FS


2. 测温传感器：日本进口高精度、高温热敏电阻。


3. 适应开关设备的种类： 现有市场提供的开关设备的型号、规格等一般都能适用，按用设备结构，配置不同的安装方式。


4. 启动工作*小电流：电流>5A（矽钢片*少3匝以上）


5. 无线通信频率：2.4GHz 发射功率： <10mW


6. 温度传感器模块的供电方式：CT取电（电流互感器取电）


7. 数据发送间隔>2秒钟


8. 安装方式:◇SW-600CT矽钢片安装 外接扎带
9. 外形尺寸:

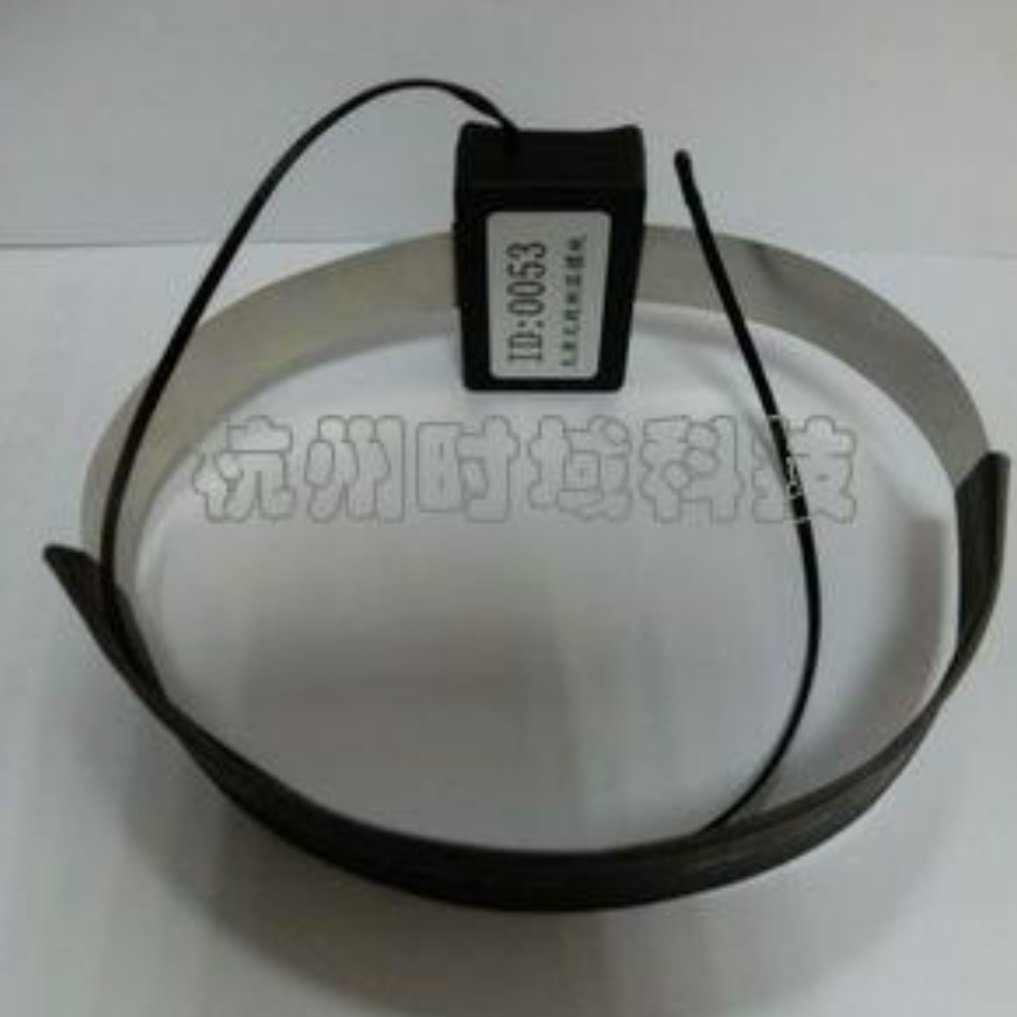

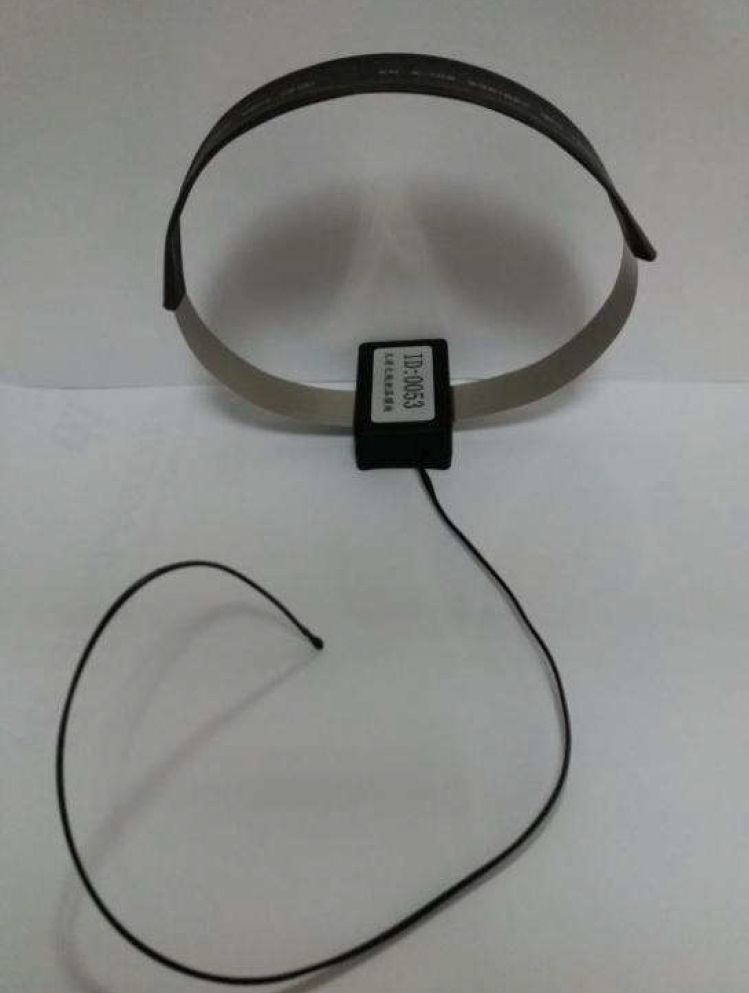

◇SW-600CT型无源式无线测温发射模块:


传感器外壳50×31×17mm 矽钢片（宽度<20mm）可套热缩管


◇SW-600CTC型双电源无线测温发射模块（CT+电池供电）: 外形尺寸同SW-600CT，带电池开关

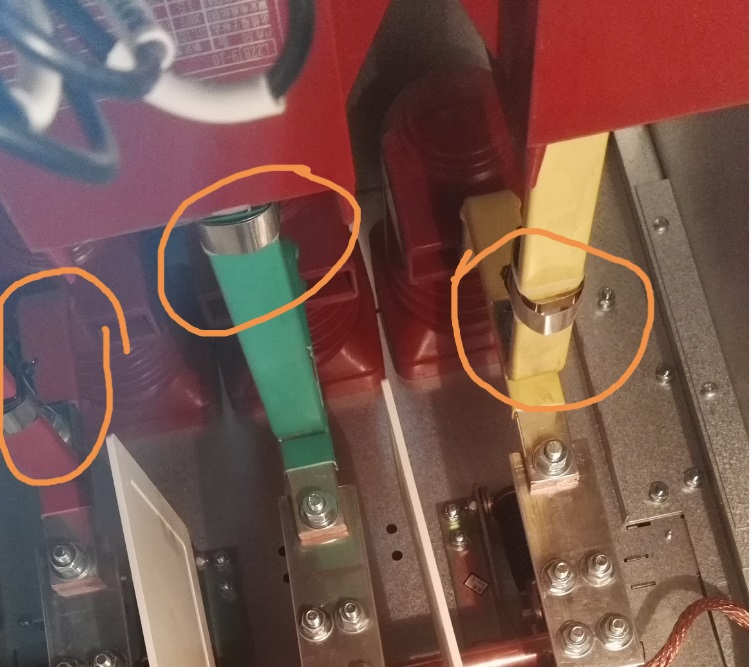

现场安装照片：

SW-600CT铜排安装
