时域型无线测温模块SW-600CTR

杭州时域电子科技有限公司20多年专注研发生产“电力控制自动化、电力保护自动化”系列产品，欢迎光临tb店铺：电力控制仪表行，原厂现货供应无功补偿控制器、无线测温系统、温湿度（凝露）控制器、路灯控制器等，售后无忧，欢迎下单垂询。



一、概 述

SW-600CTR 无线测温系统采用无源 CT 取电设计,把该装置的测温组件安装在高压开关载流导 体易发生温升的连接点附近，就可以通过无线数据传输方式，解决安装在高电位端的温度传 感器信号向低电位端仪表的隔离传输。对于移开式的开关设备，只需把传感器模块安装在手 车侧，安装、改造和维护都十分方便。该装置的显示仪表另配有柜体内部温度传感器，可以 显示发热点的相对温升。本装置的应用为解决《国家电网公司十八项电网重大事故措施》中 的第 11.7 项“预防开关设备载流回路过热”提供了一个有效的监测手段。
二、产品主要特性：
1. 测温范围：-30~120℃（本体工作环境温度：-30~95℃）
精度: ±0.5℃(-10~85℃); ±1.0℃(-10~100℃); ±2.0℃(-30~120℃)
2. 测温传感器：数字高精度温度传感器芯片。
3. 适应开关设备的种类： 现有市场提供的开关设备的型号、规格等一般都能适用，按用设
备结构，配置不同的安装方式。
4. 启动工作*小电流：电流>8A
5. 无线通信频率：2.4GHz 发射功率： <10mW
6. 温度传感器模块的供电方式：CT 取电（电流互感器取电）
7. 数据发送间隔>5 秒钟
8. 安装方式:

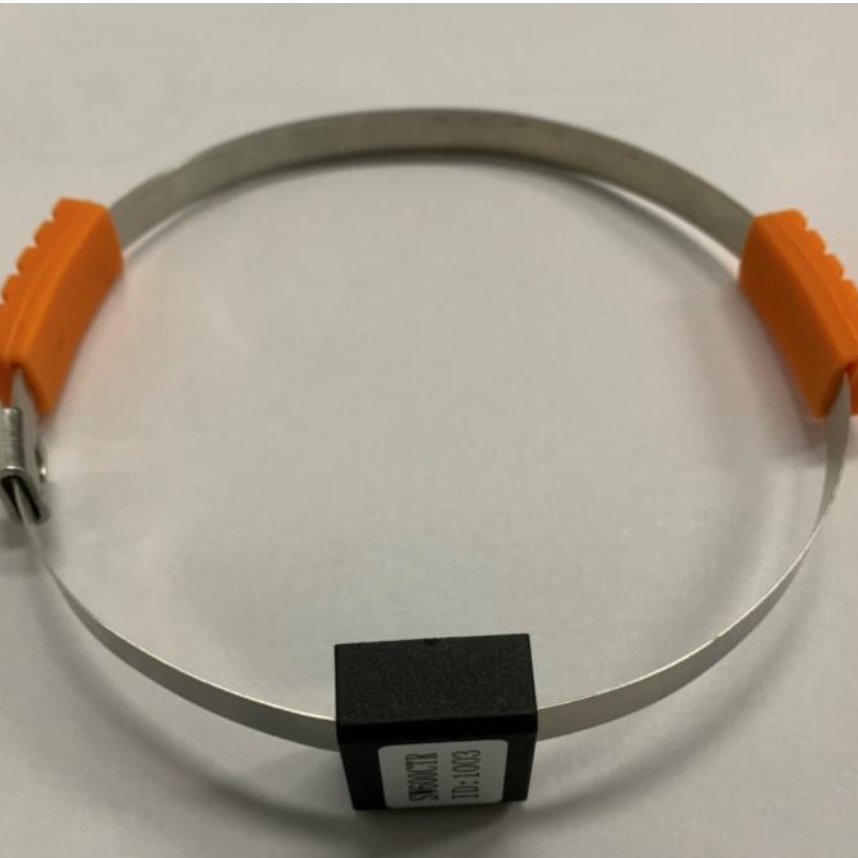

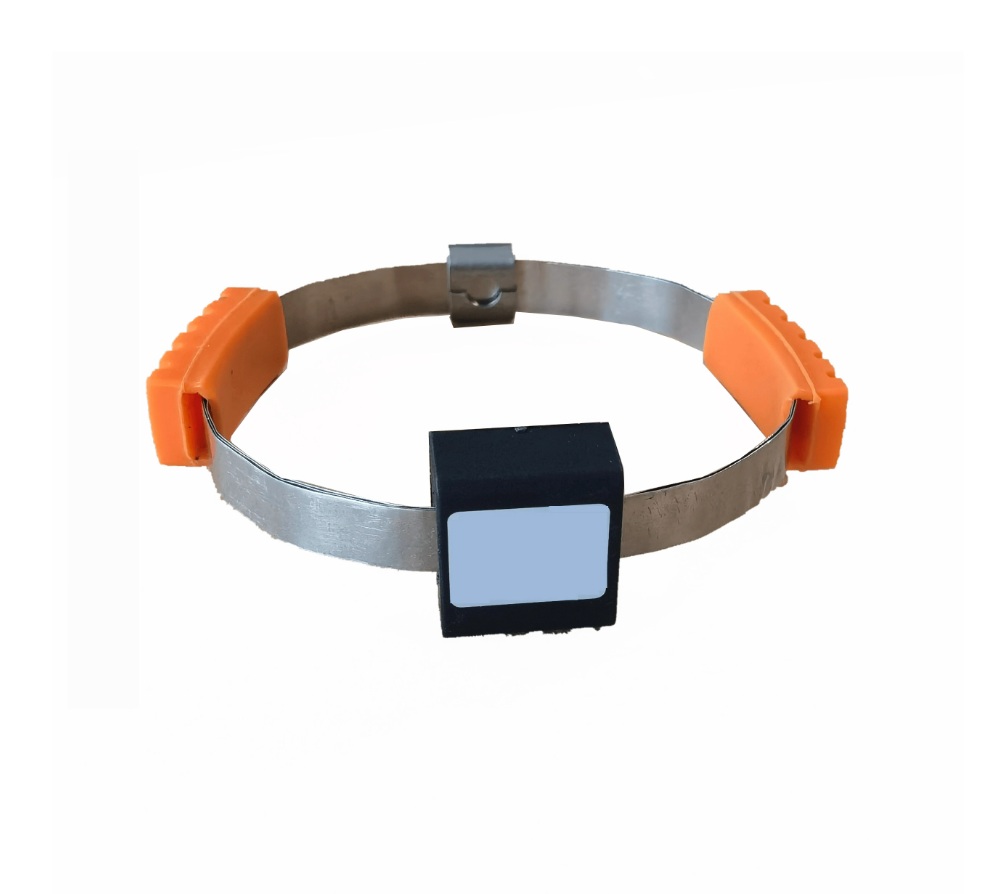

◇SW-600CTR 扣扎式安装
9. 外形尺寸:

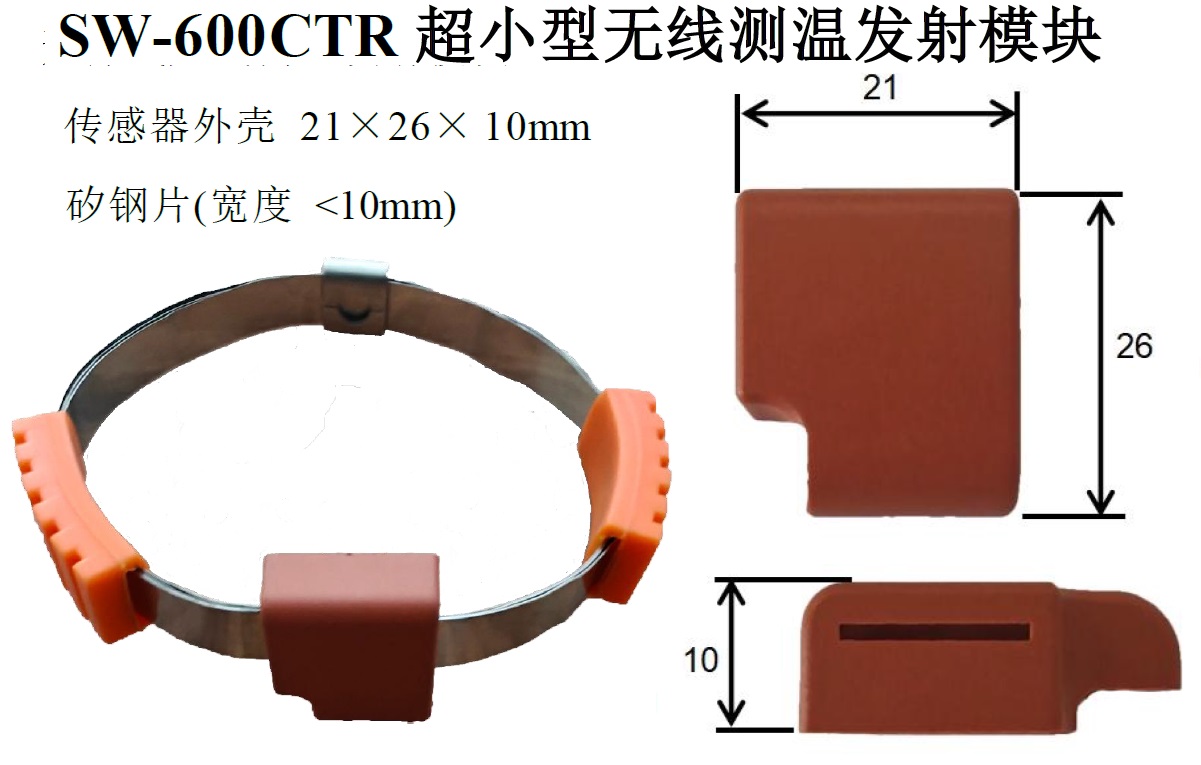

◇SW-600CTR 型无源式无线测温发射模块: 传感器外壳 26×21×10mm
10.现场应用

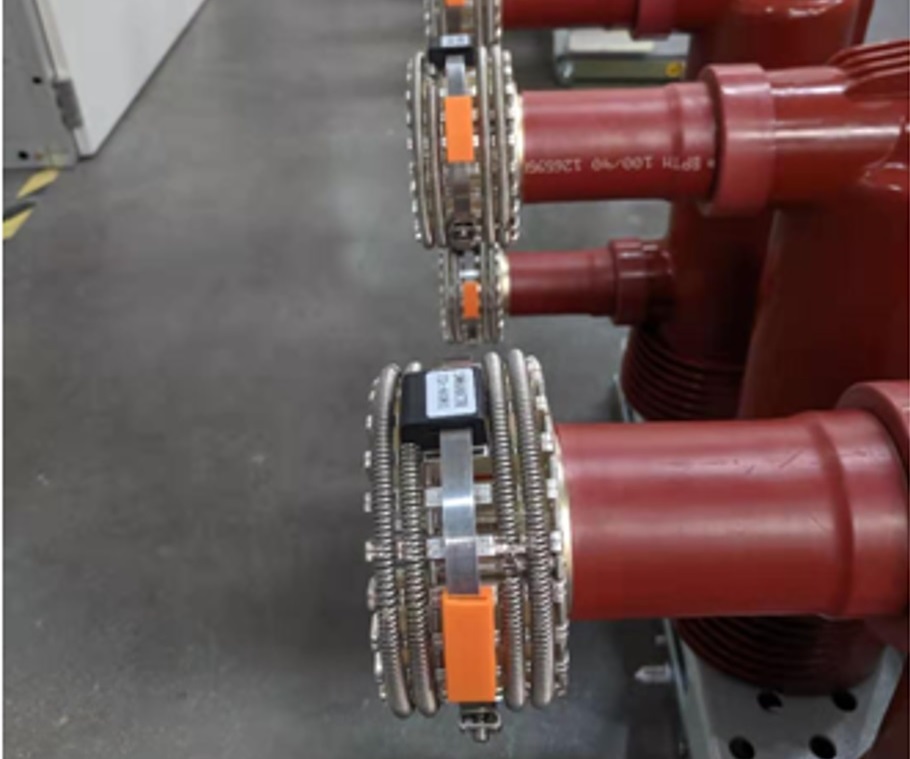

SW-600CTR小车安装

SW-600CTR提升机测温安装

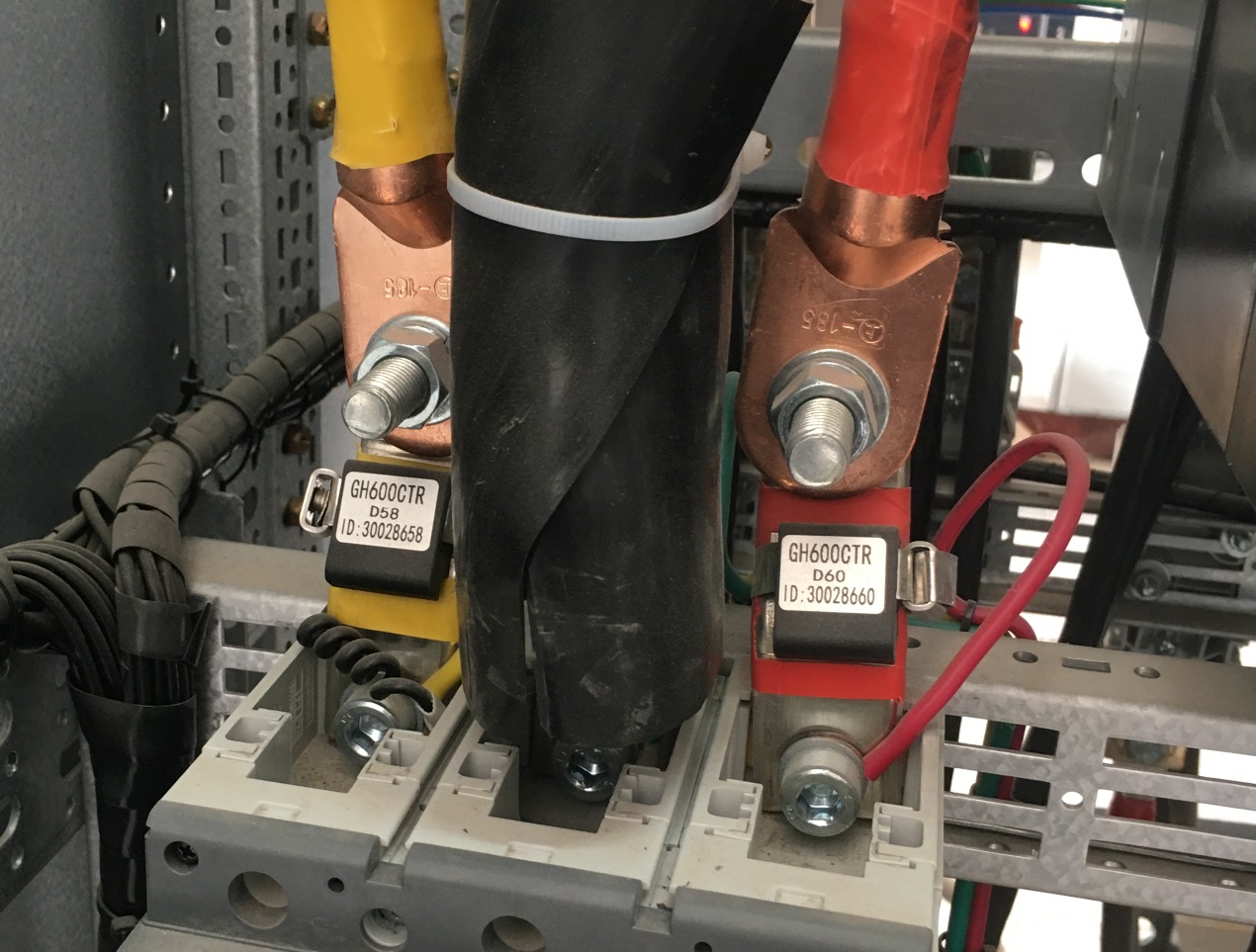

SW-600CTR机柜测温安装

三、引用标准
GB/T 6113-2008 《无线电干扰和抗干扰度测量设备规范》
GB/T 17626.5-2008 《电磁兼容试验和测量技术静电放电抗扰度试验》(idt IEC61000-4-2:2008)
GB/T 17626.11-2008 《电磁兼容试验和测量技术 射频电磁场辐射抗扰度试验》(idt IEC61000-
4-3:2008)
GB/T 17626.4-20088 《电磁兼容试验和测量技术 电快速瞬变脉冲群振荡波抗扰度试验》(idt
IEC61000-4-4:1995)
GB/T 17626.8-2008 《电磁兼容试验和测量技术 工频磁场抗扰度试验》(idt IEC61000-4-8:2008)
GB/T 17626.11-2006 《电磁兼容试验和测量技术 电压暂降、短时中断和电压变化抗扰度试
验》(idt IEC61000-4-11:1994) 绝缘强度 : IEC 60255-5 2KVrms-1min
